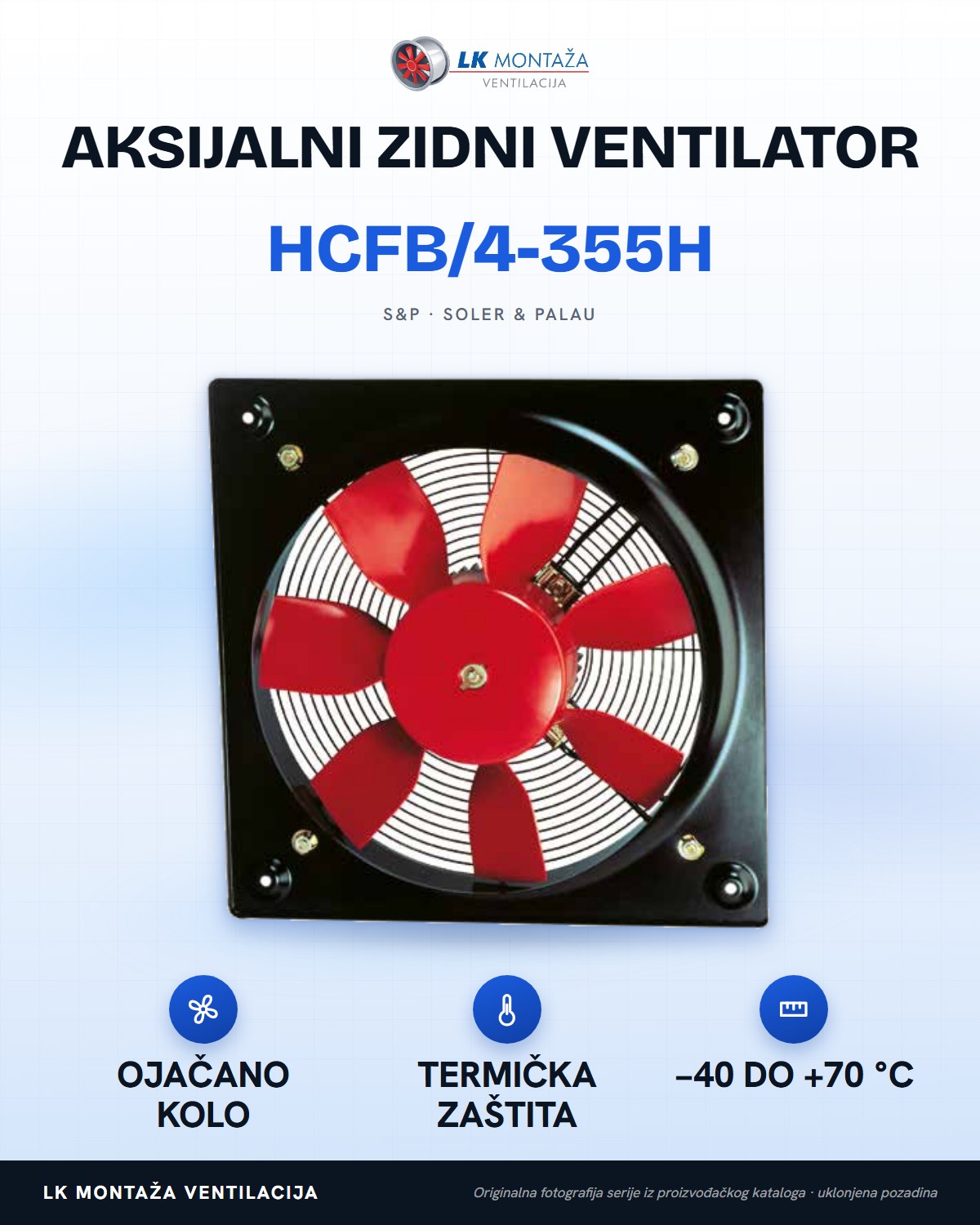

S&P Aksijalni zidni ventilator HCFB/4-355H

Opis proizvoda

S&P HCFB/4-355/H je aksijalni ventilator za zidnu ugradnju i ventilaciju radionica, skladišta i poslovnih prostora. Ima radno kolo od plastike ojačane staklenim vlaknima i termičku zaštitu motora. Promjer naveden u tablici odnosi se na radno kolo; za izvedbu zidnog otvora treba koristiti montažni nacrt. Jednofazni motor radi na 230 V / 50 Hz, uz zaštitu IP65 i izolaciju klase F. Predviđen je za rad od −40 do +70 °C. Za podešavanje brzine katalog navodi regulator REB-2,5, koji se naručuje zasebno. Ispod su montažni nacrt i mjere ove izvedbe te poveznica na tehnički list s krivuljama protoka.

Tehnički podaci

Promjer radnog kola

Ø355 mm

Maksimalni protok zraka

3.470 m³/h

Maksimalni električni ulaz

168 W

Napajanje

230 V, 50 Hz

Brzina vrtnje

1415 o/min

Maksimalna struja

0,7 A

Razina zvučnog tlaka

59 dB(A)

Masa

8 kg

Radna temperatura

−40 do +70 °C

Zaštita motora

IP65, klasa izolacije F

Termička zaštita

Ugrađena

Regulator brzine (dodatna oprema)

REB-2,5

Maksimalni protok odnosi se na slobodan ispuh; protok u ugrađenom sustavu ovisi o otporu instalacije. Zvučni tlak prema katalogu izmjeren je u slobodnom polju na udaljenosti 1,5 m za ove promjere. Regulator se naručuje zasebno.

Protok ovisi o otporu kanala i opreme. Navedeni maksimalni protok ili protok pri slobodnom ispuhu nije zajamčeni protok ugrađenog sustava.

Dimenzije i ugradnja

Mjere za ovaj model u milimetrima; oznake odgovaraju nacrtu.

Povećaj nacrt (otvara se u novoj kartici)

A

450 mm

B

380 mm

C

315 mm

ØD

355 mm

ØD1

363 mm

ØE

10 mm

F (4 pola)

129 mm

ØG

371 mm

J (4 pola)

45 mm

K

75 mm

L

12 mm

M (jednofazni)

65 mm

Tehnički list S&P — nacrt i krivulje protoka (PDF, engleski)
