S&P Aksijalni zidni ventilator HCFB/4-400H

Opis proizvoda

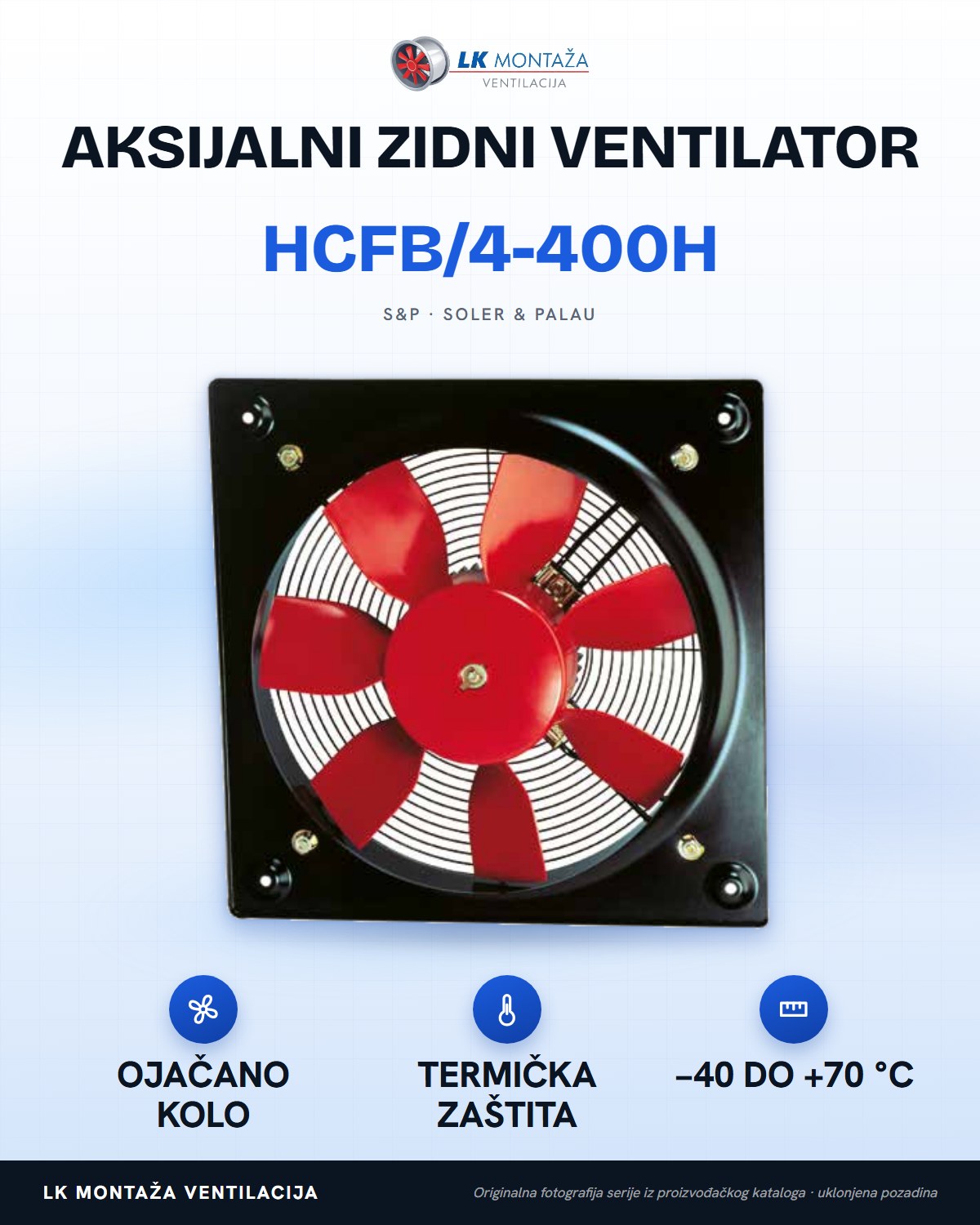

S&P HCFB/4-400/H je aksijalni ventilator za zidnu ugradnju i ventilaciju radionica, skladišta i poslovnih prostora. Ima radno kolo od plastike ojačane staklenim vlaknima i termičku zaštitu motora. Promjer naveden u tablici odnosi se na radno kolo; za izvedbu zidnog otvora treba koristiti montažni nacrt. Jednofazni motor radi na 230 V / 50 Hz, uz zaštitu IP65 i izolaciju klase F. Predviđen je za rad od −40 do +70 °C. Za podešavanje brzine katalog navodi regulator REB-2,5, koji se naručuje zasebno. Ispod su montažni nacrt i mjere ove izvedbe te poveznica na tehnički list s krivuljama protoka.

Tehnički podaci

Promjer radnog kola

Ø400 mm

Maksimalni protok zraka

4.920 m³/h

Maksimalni električni ulaz

271 W

Napajanje

230 V, 50 Hz

Brzina vrtnje

1420 o/min

Maksimalna struja

1,2 A

Razina zvučnog tlaka

62 dB(A)

Masa

9 kg

Radna temperatura

−40 do +70 °C

Zaštita motora

IP65, klasa izolacije F

Termička zaštita

Ugrađena

Regulator brzine (dodatna oprema)

REB-2,5

Maksimalni protok odnosi se na slobodan ispuh; protok u ugrađenom sustavu ovisi o otporu instalacije. Zvučni tlak prema katalogu izmjeren je u slobodnom polju na udaljenosti 1,5 m za ove promjere. Regulator se naručuje zasebno.

Protok ovisi o otporu kanala i opreme. Navedeni maksimalni protok ili protok pri slobodnom ispuhu nije zajamčeni protok ugrađenog sustava.

Dimenzije i ugradnja

Mjere za ovaj model u milimetrima; oznake odgovaraju nacrtu.

Povećaj nacrt (otvara se u novoj kartici)

A

500 mm

B

420 mm

C

355 mm

ØD

400 mm

ØD1

410 mm

ØE

10 mm

F (4 pola)

129 mm

ØG

422 mm

J (4 pola)

40,5 mm

K

78 mm

L

12 mm

M (jednofazni)

65 mm

Tehnički list S&P — nacrt i krivulje protoka (PDF, engleski)
