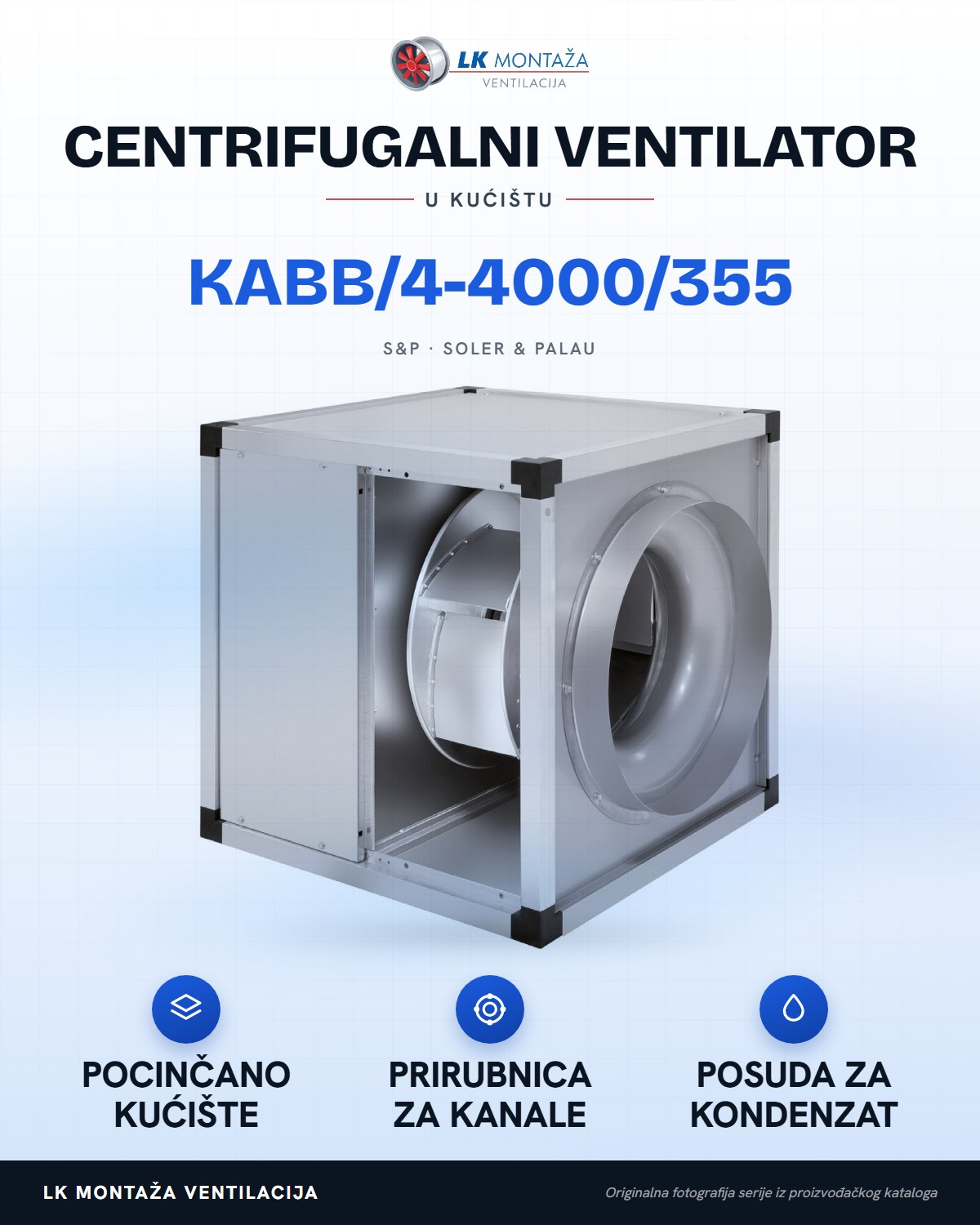

S&P Centrifugalni ventilator u kućištu KABB/4-4000/355

Opis proizvoda

S&P KABB/4-4000/355 je centrifugalni ventilator u kućištu od pocinčanog lima, za odsis kroz kanalni sustav. Na usisu je prirubnica za okrugli kanal Ø355 mm. Kućište ima posudu za prikupljanje kondenzata, masti i ulja.

Motor je smješten izvan struje zraka. Bočne stranice kućišta imaju 17 mm zvučne izolacije od negorivih staklenih vlakana. Aluminijsko radno kolo ima unatrag zakrivljene lopatice. Ventilator je namijenjen odsisavanju zraka iz profesionalnih kuhinja.

Tehnički podaci

Usisni priključak

Ø355 mm

Maksimalni protok zraka

3.790 m³/h

Maksimalna ulazna električna snaga

487 W

Napajanje

230 V / 50 Hz, jednofazno

Brzina vrtnje

1385 o/min

Maksimalna struja

2,0 A

Masa

40 kg

Temperatura odsisnog zraka

−20 do +100 °C

Maksimalna temperatura oko motora

50 °C

Zaštita motora

IP55, klasa F, toplinska zaštita

Zvučni tlak — usis

62 dB(A)

Zvučni tlak — kućište

54 dB(A)

Zvučni tlak — ispuh

64 dB(A)

Zvučni tlak prema S&P katalogu: mjeren na 1,5 m u slobodnom polju, u srednjoj točki radne krivulje.

Protok ovisi o otporu kanala i opreme. Navedeni maksimalni protok ili protok pri slobodnom ispuhu nije zajamčeni protok ugrađenog sustava.

Dimenzije i ugradnja

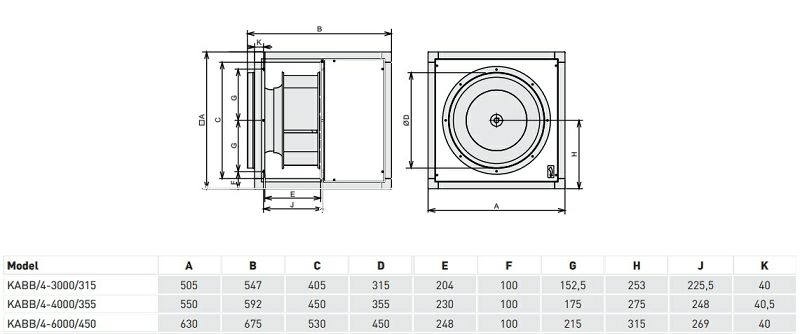

Mjere za ovaj model u milimetrima; oznake odgovaraju nacrtu.

Povećaj nacrt (otvara se u novoj kartici)

A

550 mm

B

592 mm

C

450 mm

D (Ø)

355 mm

E

230 mm

F

100 mm

G

175 mm

H

275 mm

J

248 mm

K

40,5 mm

Tehnički list S&P — nacrt i krivulje protoka (PDF, engleski)
