S&P Centrifugalni ventilator u kućištu KABB/4-6000/450

Opis proizvoda

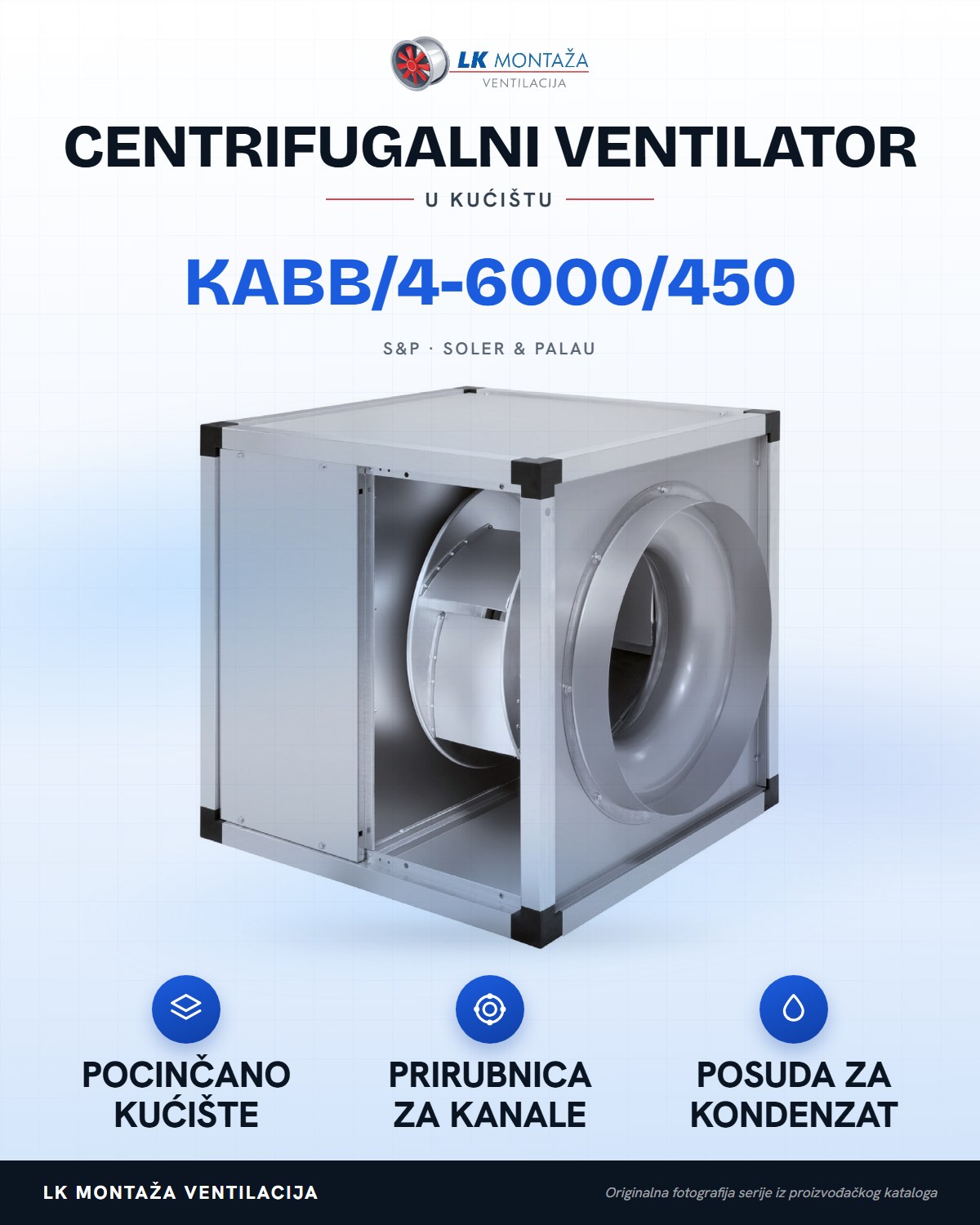

S&P KABB/4-6000/450 je centrifugalni ventilator u kućištu od pocinčanog lima, za odsis kroz kanalni sustav. Na usisu je prirubnica za okrugli kanal Ø450 mm. Kućište ima posudu za prikupljanje kondenzata, masti i ulja.

Motor je smješten izvan struje zraka. Bočne stranice kućišta imaju 17 mm zvučne izolacije od negorivih staklenih vlakana. Aluminijsko radno kolo ima unatrag zakrivljene lopatice. Ventilator je namijenjen odsisavanju zraka iz profesionalnih kuhinja.

Tehnički podaci

Usisni priključak

Ø450 mm

Maksimalni protok zraka

5.780 m³/h

Maksimalna ulazna električna snaga

932 W

Napajanje

230 V / 50 Hz, jednofazno

Brzina vrtnje

1400 o/min

Maksimalna struja

3,9 A

Masa

58 kg

Temperatura odsisnog zraka

−20 do +100 °C

Maksimalna temperatura oko motora

40 °C

Zaštita motora

IP55, klasa F, toplinska zaštita

Zvučni tlak — usis

65 dB(A)

Zvučni tlak — kućište

53 dB(A)

Zvučni tlak — ispuh

70 dB(A)

Zvučni tlak prema S&P katalogu: mjeren na 1,5 m u slobodnom polju, u srednjoj točki radne krivulje.

Protok ovisi o otporu kanala i opreme. Navedeni maksimalni protok ili protok pri slobodnom ispuhu nije zajamčeni protok ugrađenog sustava.

Dimenzije i ugradnja

Mjere za ovaj model u milimetrima; oznake odgovaraju nacrtu.

Povećaj nacrt (otvara se u novoj kartici)

A

630 mm

B

675 mm

C

530 mm

D (Ø)

450 mm

E

248 mm

F

100 mm

G

215 mm

H

315 mm

J

269 mm

K

40 mm

Tehnički list S&P — nacrt i krivulje protoka (PDF, engleski)
